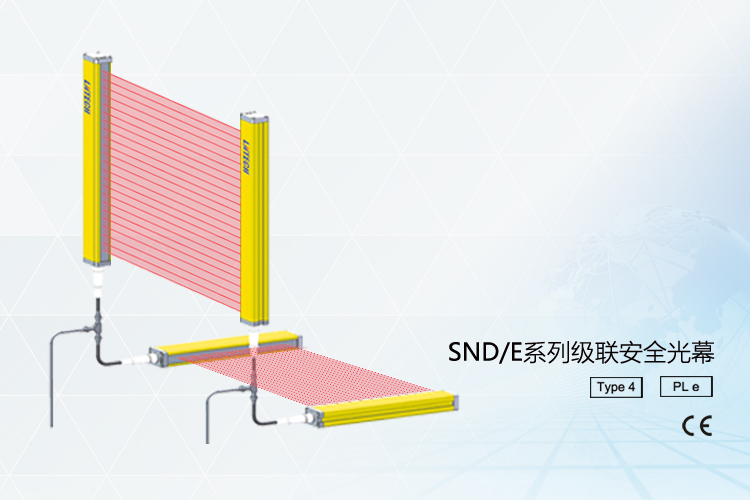

SND/E系列級聯光幕

特點：◆可提供2、3級或4級聯光幕，多種接線方式；◆規格型號齊全，安裝方便，接線簡單；◆完善的自檢功能；◆抗電磁、光干擾能力強；◆具有工作狀態、接線及故障指示功能；◆具有安全監控的雙路PNP輸出(雙路NPN輸出)；◆配合專用工具第一級安全光幕可單獨使用。技術參數：保護長度SND:0-8000mmSN...

產品詳情

特點：

◆可提供2、3級或4級聯光幕，多種接線方式；
◆規格型號齊全，安裝方便，接線簡單；
◆完善的自檢功能；
◆抗電磁、光干擾能力強；
◆具有工作狀態、接線及故障指示功能；
◆具有安全監控的雙路PNP輸出(雙路NPN輸出)；
◆配合專用工具第一級安全光幕可單獨使用。

技術參數：

保護長度	SND:?0-8000mm	SNE:?0-20000mm
保護高度	光軸間距×(光束數-1)?
光軸間距	20mm,?40mm,?80mm	20mm,?40mm,?80mm
檢測精度	30mm,?50mm,?100mm	40mm,?60mm,?100mm
工作電源	DC12V-24V
工作電流	<200mA
負載電流	<200mA
響應時間	二級<20ms;?三、四級≤50ms
診斷覆蓋率	>99%
平均無危險故障時間	200a
安全等級	PL?e?(EN?ISO?13849)
防護等級	IP65
工作溫度	–10°C?~?+55°C
環境濕度	20°C,?RH?≤85%
抗光干擾	10000Lux?(入射角≥5°)
抗振動	頻率:10-55Hz,?振幅:0.35mm
抗沖擊	15g,?16ms,?X,Y,Z軸，每軸1000次

選型表：

光軸間距20mm					光軸間距40mm				光軸間距80mm
光束	規格	H	L	L1,L2,L3	規格	H	L	L1,L2,L3	規格	H	L	L1,L2,L3
2	?	?	?	?	?	?	?	?	SND0280	80	210	235
4	?	?	?	?	SND0440	120	210	235	SND0480	240	370	395
6	?	?	?	?	SND0640	200	290	315	SND0680	400	530	555
8	SND0820	140	210	235	SND0840	280	370	395	SND0880	560	690	715
10	?	?	?	?	SND1040	360	450	475	SND1080	720	850	875
12	SND1220	220	290	315	SND1240	440	530	555	SND1280	880	1010	1035
14	?	?	?	?	SND1440	520	610	635	SND1480	1040	1170	1195
16	SND1620	300	370	395	SND1640	600	690	715	SND1680	1200	1330	1355
18	?	?	?	?	SND1840	680	770	795	SND1880	1360	1490	1515
20	SND2020	380	450	475	SND2040	760	850	875	SND2080	1520	1650	1675
22	?	?	?	?	SND2240	840	930	955	?	?	?	?
24	SND2420	460	530	555	SND2440	920	1010	1035	?	?	?	?
26	?	?	?	?	SND2640	1000	1090	1115	?	?	?	?
28	SND2820	540	610	635	SND2840	1080	1170	1195	?	?	?	?
30	?	?	?	?	SND3040	1160	1250	1275	?	?	?	?
32	SND3220	620	690	715	SND3240	1240	1330	1355	?	?	?	?
34	?	?	?	?	SND3440	1320	1410	1435	?	?	?	?
36	SND3620	700	770	795	SND3640	1400	1490	1515	?	?	?	?
40	SND4020	780	850	875	SND4040	1560	1650	1675	?	?	?	?
44	SND4420	860	930	955	SND4440	1720	1810	1835	?	?	?	?
48	SND4820	940	1010	1035	SND4840	1880	1970	1995	?	?	?	?
52	SND5220	1020	1090	1115	SND5240	2040	2130	2155	?	?	?	?
56	SND5620	1100	1170	1195	SND5640	2200	2290	2315	?	?	?	?
60	SND6020	1180	1250	1275	SND6040	2360	2450	2475	?	?	?	?
64	SND6420	1260	1330	1355	SND6440	2520	2610	2635	?	?	?	?
68	SND6820	1340	1410	1435	SND6840	2680	2770	2795	?	?	?	?
72	SND7220	1420	1490	1515	SND7240	2840	2930	2955	?	?	?	?

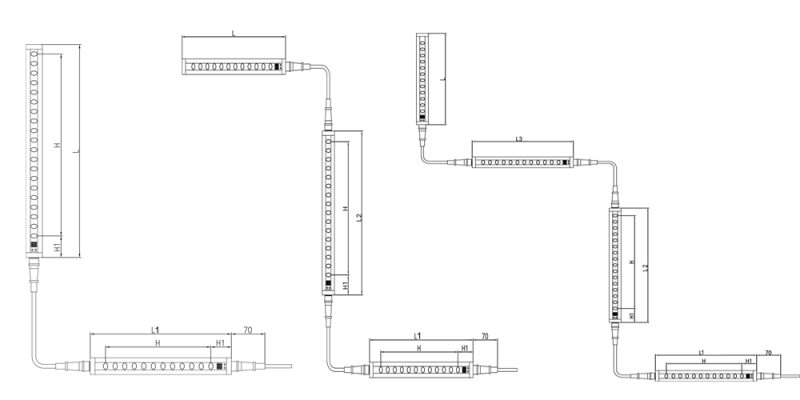

H:保護高度,L:傳感器高度；

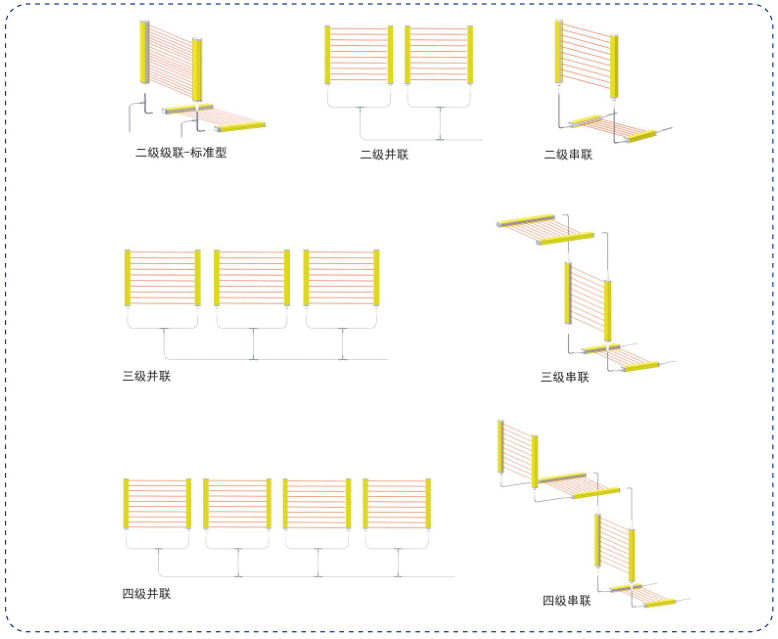

可任意組合,如2級級聯 SND2820-1440-NPN-W；3級級聯 SND2820-1440-0880-NPN-W；4級級聯 SND2820-1440-0880-2020-NPN-W
