光電保護裝置經濟高效，最大限度保護操作者的人身安全。

1.?工作原理：

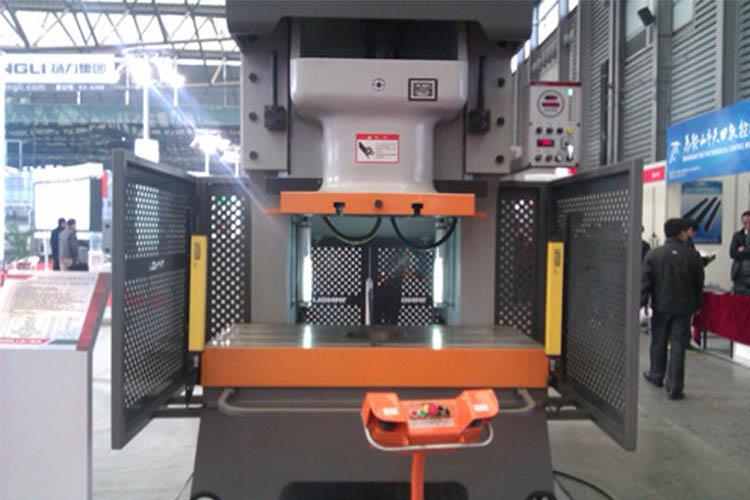

沖床光電保護裝置由發光器，受光器，控制器，信號電纜和控制電纜五部分組成(支持PNP、NPN輸出）。?

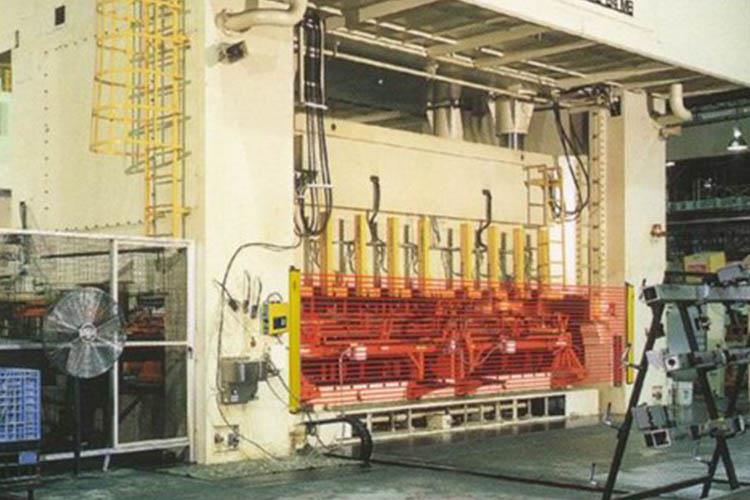

發光器發出的光直射到受光器，形成保護光幕。當光幕被遮擋時，受光器產生一遮光信號，通過信號電纜傳輸?shù)娇刂破鳎刂破鲗⒋诵盘栠M(jìn)行處理，產生一控制信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停車或安全報警。

2.選型說明：

STF系列光電保護裝置

光軸距：40mm

保護高度：（光軸數-1）*光軸距

適用于保護長度為0.4-3米以內的機床（機床臺面）或保護區域。

SNA系列光電保護裝置

光軸距：20mm,30mm,40mm,80mm

保護高度：（光軸數-1）*光軸距

適用于保護長度為3米以內的機床（機床臺面）或保護區域。

SNB、SNC系列光電保護器

光軸距：20mm,30mm,40mm,80mm

保護高度：（光軸數-1）*光軸距

適用于保護長度為8米以內的機床（機床臺面）或保護區域。

STD系列光電保護器

光軸距：10mm,20mm,40mm

保護高度：（光軸數-1）*光軸距

適用于保護長度為0-15米以內的機床（機床臺面）或保護區域。

保護高度應不小于：機床滑塊行程?+?調節量

?
